产品简介

南瑞NSR631RF-D 所用变接地变保护测控装置为所用变/接地变保护测控一体化装置，实现所用变/接地变的保护、测控、操作等功能。

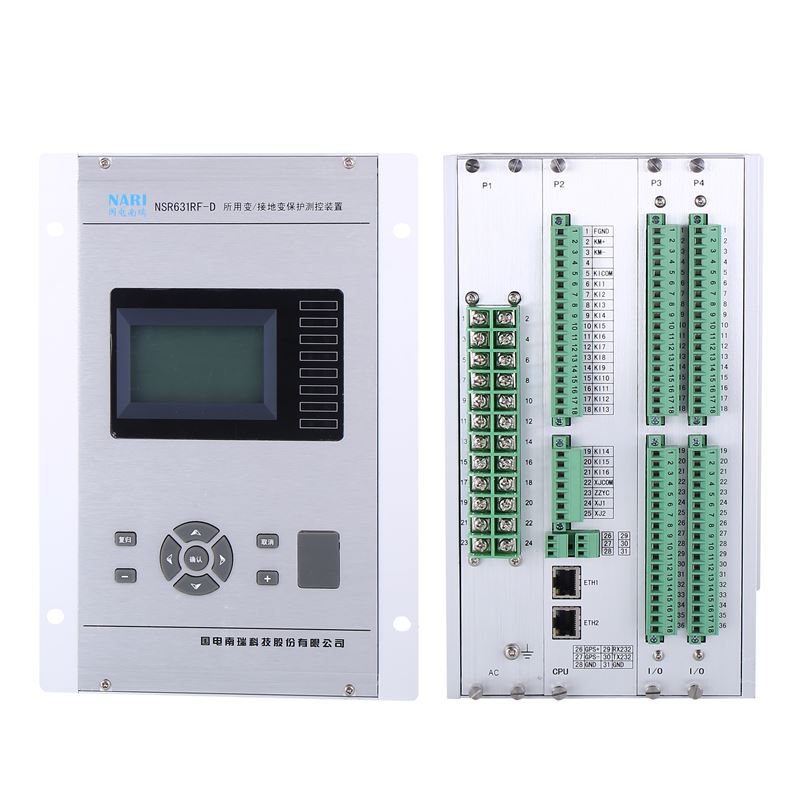

南瑞NSR631RF-D 所用变接地变保护测控装置

功能配置

保护方面的主要功能有：1）高压侧三段过流保护；2）高压侧三段零序方向过流保护（零序 CT 可选自产或外接）3）低压侧二段零序过流保护；4﹚过负荷告警；5）外部非电量开入保护。 测控方面的主要功能有：1）23 路遥信开入采集、装置遥信变位、SOE 记录；2）正常断路器 遥控分合；3）Ia、Ib、Ic、Ua、Ub、Uc、Ioh、Uab、Ubc、Uca、3Uo、Pa、Pb、Pc、P、Q、S、 COSφ、Fr 共 19 个遥测量；4）事件 SOE。

高压侧零序过流保护

南瑞NSR631RF-D 所用变接地变保护测控装置 设三段零序过流保护，各段有独立的电流定值、时间定值；零序电流可通过控制 字选择采用外接方式还是自产方式（“零序电流采用自产"整定为 0 时，零序电流采用外接 CT 方式； 整定为 1 时，零序电流采用自产方式）。 零序过流一段、二段固定跳闸；零序过流三段可经控制字选择是跳闸还是告警（“零序 III 段保 护跳闸"整定为 1 时跳闸，整定为 0 时只告警）。 三段零序过流可经方向闭锁。通过控制字“中性点接地"选定接地方式（整定为 1 时，表示直 接接地系统或小电阻接地系统；整定为 0 时，表示不接地系统）。对于不接地系统，方向灵敏角为 90°（零序电压超前零序电流 90°）；对于接地系统，方向灵敏角为-110°（零序电压滞后零序电 流 110°）。
