一、产品性能

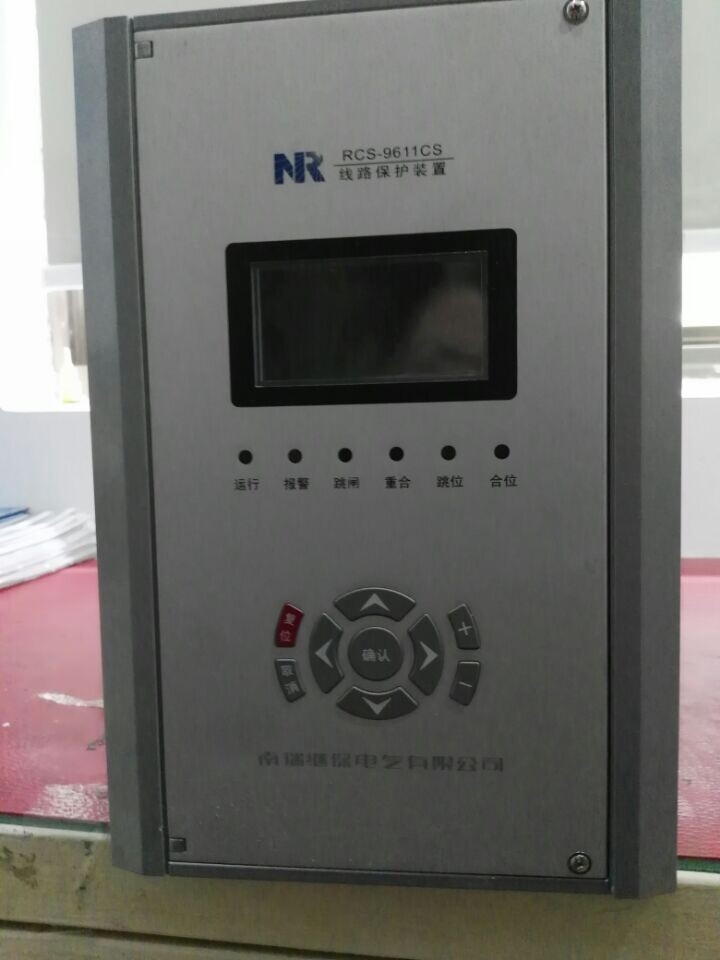

南瑞继保RCS-9611CS线路保护测控装置主打线路保护与测控一体化：保护功能含相间短路（防线路相间故障）、接地短路（识单相接地异常）、过流保护（避线路过载烧毁），动作响应≤0.02s，瞬时切断故障；测控功能覆盖电压 / 电流实时测量、电度统计、功率计算，数据更新≤1s；支持自适应重合闸，能根据故障类型自动判断重合，适配配电网工况；测控精度≤0.5 级，抗干扰达 IV 级，变电站强电磁环境无数据漂移或误动作；耐温 - 25℃~+55℃、湿度 5%~95%（无凝露），适配室内开关柜，保障长期稳定运行。
二、核心参数
参数贴合一体化需求：电气输入适配 0.4kV~10kV 配电网线路，电流输入 5A/1A、电压输入 100V/220V（适配互感器）；过流整定 0.5In~10In（In 为额定电流），重合闸时间 0.1s~5s 可调；测控侧含 8 路模拟量采集（电压 / 电流）、2 路电度计量回路；保护侧含 16 路开关量输入（状态 + 故障）、8 路开关量输出（跳闸 / 告警）；故障录波容量≥8MB（存≥15 次数据）；通信兼容 IEC60870-5-103/Modbus（2 路 RS485，波特率可调），可接入配网自动化系统；电源适配 DC220V/AC220V（偏差 - 20%~+15%）；存储≥8MB，保存 6 个月以上运行日志与电度数据。
三、型号定位
型号标注清晰，选型精准：“RCS" 为南瑞继保中压保护测控专属前缀（区别 “PCS" 高压系列），“9611" 是线路专项序号（区别母线 “9628"、变压器 “9624" 系列），“CS" 为功能标识（“C" 表集成保护，“S" 表强化测控）；无后缀为通用版，无需扩展适配 0.4kV~10kV 配网线路。与 RCS-9611C（纯保护款）相比，南瑞继保RCS-9611CS线路保护测控装置新增电度统计、功率计算功能，实现 “保护 + 测控" 二合一，减少柜内设备数量，降低运维成本。
四、适用用途
广泛用于配电网一体化场景：10kV 及以下城市配电网中，保护小区、商圈输电线路，同步统计用电数据；工业园区内，防护车间配电线路，兼顾负载功率监测；乡镇配电网中，保护乡村输电线路，适配分散用电工况；新能源微网（分布式光伏 / 储能）中，保护并网线路，监测电能交互数据；大型企业厂区内，保护车间分支线路，实现用电计量与故障防护联动，是配电网高效运维的核心装置。
