产品简介

南瑞NSR621RF-D 电容器保护测控装置为电容器保护测控一体化装置，实现电容器的保护、测控、操作等功能。

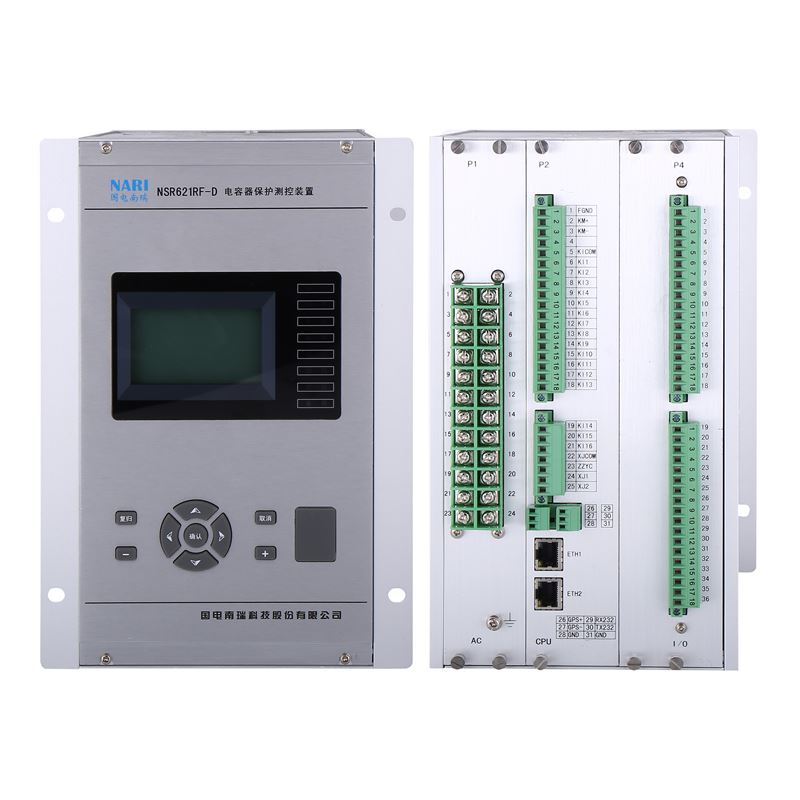

南瑞NSR621RF-D 电容器保护测控装置

南瑞NSR621RF-D 电容器保护测控装置为电容器保护测控一体化装置，实现电容器的保护、测控、操作等功能。 针对不同类型接线方式的电容器，对应的保护测控装置分为三种型号： NSR621RF-DA 适用于 110kV 以下电压等级的小电流接地系统（中性点不接地或经消弧线圈接 地系统）和中性点经电阻接地系统中所装设Ｙ、△接线并联电容器组的保护和测控（仅 A 型含有不 平衡电压或零序差压保护、不平衡电流或零序差流保护）。 NSR621RF-DC 适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中所装设的 桥形接线并联电容器组的保护及测控装置（仅 C 型含有电容器桥差保护）。 NSR621RF-DD 适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中所装设的 桥形接线并联电容器组的保护及测控装置（仅 D 型含有电容器分相差压保护）。

功能配置

保护方面的主要功能有：1）两段过流保护（限电流速断、定时限过流）；2）定时限过电压保 护；3）有流闭锁失压保护；4）两段零序过流保护；5）外部非电量开入保护；6）不平衡电压或零 序差压保护（仅 NSR621RF-DA 有）；7）不平衡电流或零序差流保护（仅 NSR621RF-DA 有）；8） 电容器桥差保护（仅 NSR621RF-DC 有）；9）电容器分相差压保护（仅 NSR621RF-DD 有）。 测控方面的主要功能有：1）23 路遥信开入采集、装置遥信变位、SOE 记录；2）正常断路器 遥控分合；3）Ia、Ib、Ic、Ua、Ub、Uc、3Io、Uab、Ubc、Uca、3Uo、Pa、Pb、Pc、P、Q、S、 COSφ、Fr 共 19 个遥测量；4）事件 SOE；5）动作波形记录。
