产品简介

南瑞NSR661RF-D 异步电动机保护测控装置，实现 3kV~10kV 大中型异步电动机的保护、测控、操作等功能。

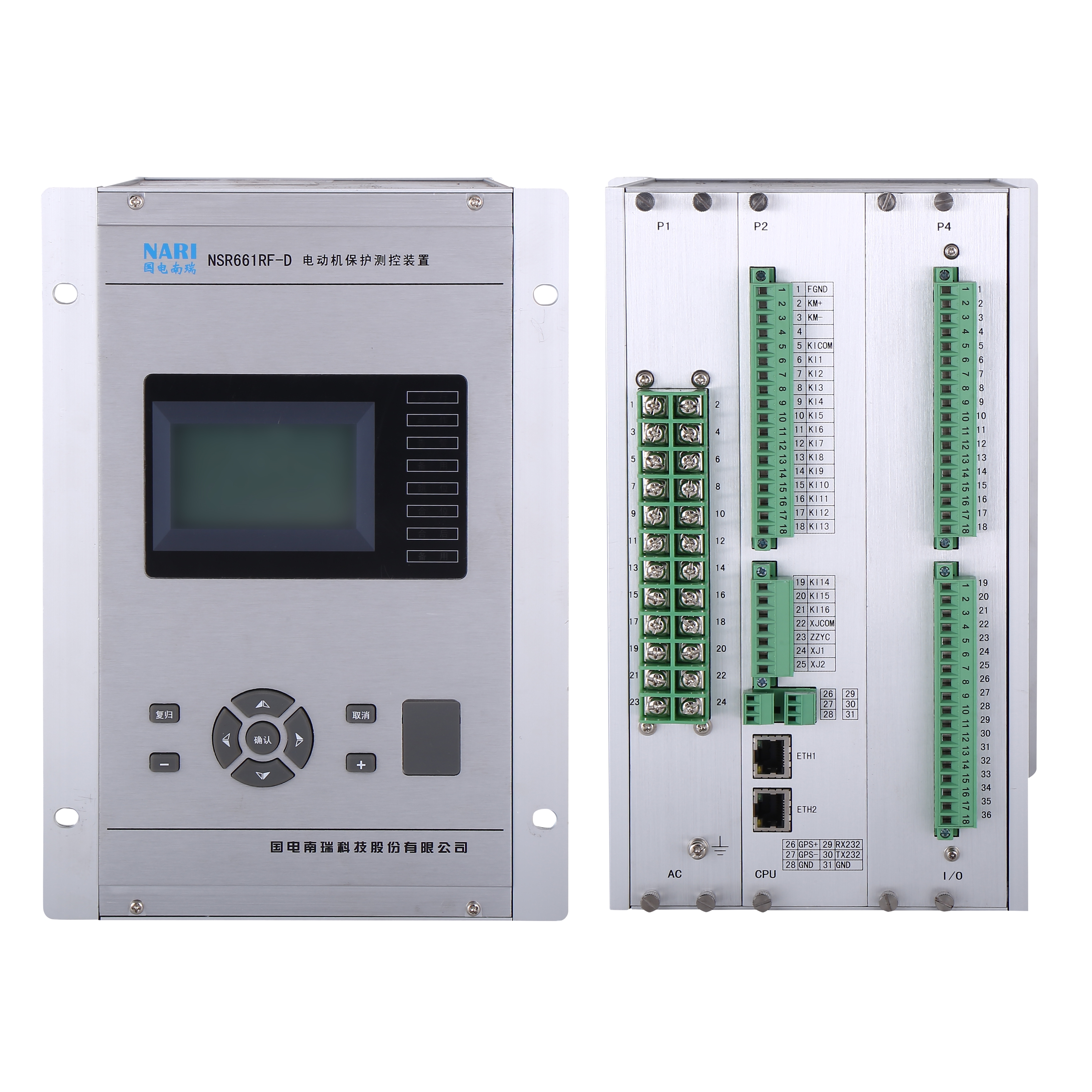

南瑞NSR661RF-D 异步电动机保护测控装置

功能配置

保护方面的主要功能有：1）差动保护（差动速断、比率差动、CT断线判断、磁平衡差动）；2） 两段定时限过流保护；3) 反时限过流保护； 4）不平衡保护（由两段负序过流保护构成，其中二段 可选择反时限过流告警或跳闸；5）过负荷保护；6﹚过热保护；7）两段零序过流保护；8）有流闭 锁失压保护；9）过电压保护；10）外部非电量开入保护。 测控方面的主要功能有：1）23 路遥信开入采集、装置遥信变位、SOE 记录；2）正常断路器 遥控分合；3）Ia、Ic、Ua、Ub、Uc、3Io、Uab、Ubc、Uca、3Uo、Pa、Pb、Pc、P、Q、S、COSφ、 Fr 等 18 个模拟量的遥测；4）事件 SOE。

差动保护

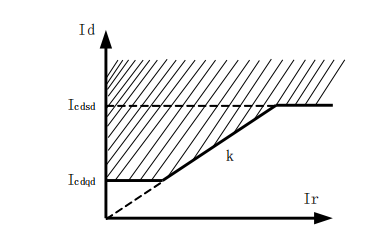

本装置差动保护由差动电流速断保护和比率差动保护组成，动作特性见图。图中阴影区为动作 区，Icdsd以上为差动电流速断保护动作区，Icdqd和斜率以上为比率差动保护动作区。两个保护使用 一组出口接点，使用同一硬压板，但分别有控制字投退。Icdsd为差动速断定值，Icdqd为比率差动差 流定值。K为差动保护比率系数。

差动电流速断保护

南瑞NSR661RF-D 异步电动机保护测控装置当任一相差流大于差动速断电流定值时瞬时动作于出口继电器，作为差动保护范围内严重故障 的保护。CT断线时不闭锁差动速断保护
