产品简介

南瑞继保RCS9621CS站用变保护测控装置适用于 110KV 以下电压等级的非直接接地系统或小电阻接地系统中站 用变或接地变的保护测控装置。可以组屏安装，也可就地安装到开关柜。

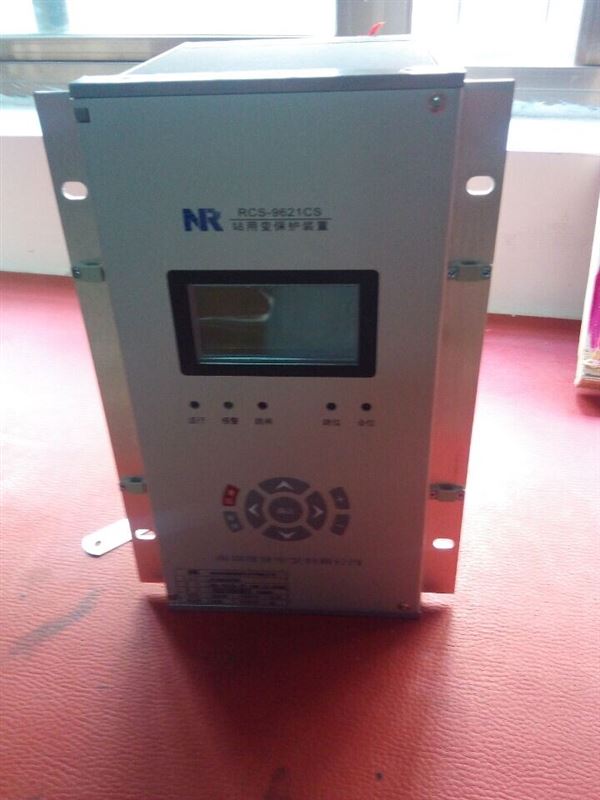

南瑞继保RCS9621CS站用变保护测控装置

保护配置和功能

1）三段复合电压闭锁过流保护。

2）高压侧正序反时限保护；

3）过负荷报警；

4）两段定时限负序过流保护，其中 Ⅰ段用作断相保护， Ⅱ段用作不平衡保护；

5）高压侧接地保护：三段定时限零序过流保护（其中零序Ⅰ段两时限，零序Ⅲ段 可整定为报警或跳闸）；零序过压保护；支持网络小电流接地选线；

6）低压侧接地保护：三段定时限零序过流保护；零序反时限保护。

7）低电压保护；

8）非电量保护：非电量保护：重瓦斯跳闸、轻瓦斯报警、超温跳闸或报警、一路 备用非电量跳闸、一路备用非电量跳闸或报警。

9）独立的操作回路及故障录波。

南瑞继保RCS9621CS站用变保护测控装置

1 过流保护

本装置设三段过流保护，各段有独立的电流定值和时间定值以及控制字。各段可独 立选择是否经复压(负序电压和低电压)闭锁。在母线 PT 断线时可通过控制字“PT 断线 退电流保护"选择是退出该电流保护的复压闭锁以变成纯过流保护，还是将该电流保护 直接退出。此处所指的“电流保护"是指那些投了复压闭锁的电流保护。没有投复压闭 锁的电流保护不受此控制字影响。

2 正序反时限保护

本装置将高压侧 A、B、C 三相电流或 A、C 相电流经正序电流滤过器滤出正序电流， 作为反时限保护的动作量。本装置共集成了4 种特性的正序反时限保护，用户可根据需 要选择任何一种特性的正序反时限保护。正序反时限保护特性在装置定值菜单中定值项 “正序反时限特性 "。

3 两段定时限负序过流保护

其中 Ⅰ段用作断相保护， Ⅱ段用作不平衡保护。

由于负序电流的计算方法与电流互感器有关，故对于只装 A、C 相电流互感器的情 况，必须将装置系统参数菜单中定值项“两相式保护 CT"整定为“ 1 "。

4 高压侧接地保护

5 低压侧接地保护

6 低电压保护

7 非电量保护

8 跳闸逻辑矩阵

9 装置自检

10 装置运行告警

11 遥控、遥测、遥信功能

12 对时功能
