产品简介

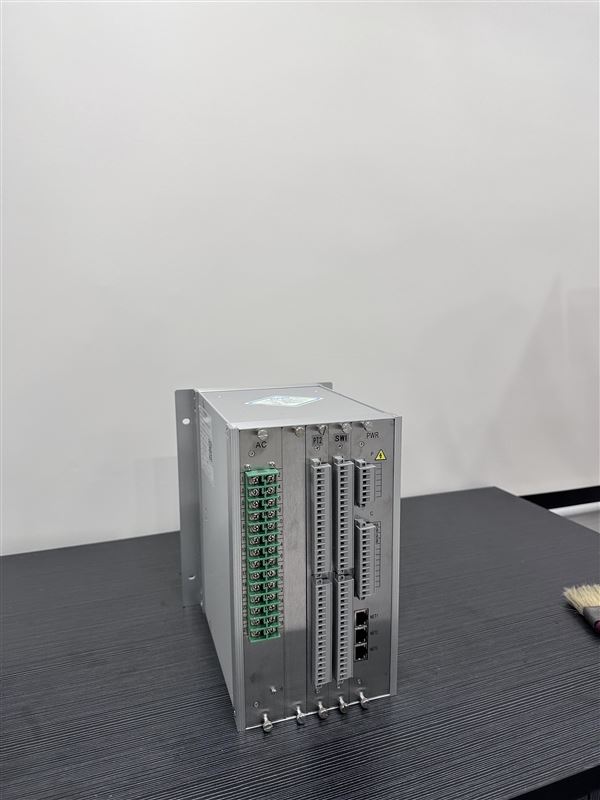

南瑞NSP785母线电压保护测控装置适用于0.4 ~110KV电压等级母线电压的保护测控，既可分散安装到开关柜、又可采用集中组屏的方式安装在控制室，最多可支持两段母线的保护测控功能。
| 品牌 | 其他品牌 | 应用领域 | 环保,地矿,能源,电气,综合 |
|---|
1) 三段低电压保护
2) 两段过电压保护
3) 零序过压保护
4) 非电量保护
5) 复合电压
6) PT断线告警
7) 故障录波
1) 遥测：UA1、UB1、UC1、U01、UAB1、UBC1、UCA1、IL1、UA2、UB2、UC2、U02、UAB2、UBC2、UCA2、IL 2、F共17个模拟量的遥测。
2) 遥信：默认当地遥信16路；
3) 遥控：支持3组硬接点遥控；
4) 可选配2路4~20mA直流模拟量输出
| 额定频率 | 50Hz | |
| 相序 | ABC | |
| 额定电流 (In) | 1A | 5A |
| 线性范围 | 20A | 100A |
| 连续过载能力 10s过载能力 1s过载能力 动稳定电流 (半波值) | 2In 10In 40In 100In | 2In 10In 40In 100In |
| 额定电流下的功耗 | < 0.5 VA/相 | <1 VA/相 |
交流电压
| 额定电压 (Un) | 100/√3V | 100V |
| 线性范围 | 130V | 130V |
| 连续过载能力 10s过载能力 1s过载能力 | 150V 200V 250V | 150V 200V 250V |
| 额定电压下的功耗 | < 0.5 VA/相 | <0.5 VA/相 |
直流电源
| 额定电压 | 110V DC，220V DC |
| 输入范围 | 80%~120% |
| 纹波 | 按GB/T17626.17（ IEC61000-4-17），最大为直流电压值的15% |
| 电压跌落及直流中断 | 按GB/T7261-2008中10.4的规定，直流电源中断50ms、电压缓升缓降符合标准验收准则。跌落60%可保证500ms装置不会重启 |
| 静态功耗 | <15W |
| 动作时功耗 | <25W |
开关量输入
| 额定电压 | 110VDC | 220VDC |
| 动作电压 | 77VDC | 154VDC |
| 返回电压 | 60.5VDC | 121VDC |
| 最大允许电压 | 150VDC | 300VDC |
| 耐压水平 | 2kVac | |
开关量输出
| 输出接点分类 | 跳闸 | 中央信号 |
| 输出形式 | 干接点 | |
| 额定电压 | 250Vac/dc | 250Vac/dc |
| 开触点耐压 | >1000Vac rms | |
| 接通电流 | 8A | 8A |
| 过载能力 (200ms) | 50A | |
| 动作时间 (典型/最大) | 5ms/10ms | 10ms/15ms |
| 返回时间 (典型/最大) | 8ms/10ms | 8ms/10ms |
| 接点抖动时间 | <1ms | <1ms |
| 断弧能力 (at 250Vdc) | 0.4A纯阻性 0.2A阻抗性 (L/R=40ms) | 0.4A纯阻性 0.2A阻抗性 (L/R=40ms) |
| 带载机械寿命 空载机械寿命 | 100，000次 10，000，000次 | 100，000次 10，000，000次 |
